Perancangan Sistem dengan UML
Menerjemahkan kebutuhan fungsional menjadi rancangan visual sebelum membangun database & coding Laravel.
By Alimin, M.Kom

A & B. Konsep Dasar UML
Apa Itu UML? (Unified Modeling Language)
UML adalah bahasa pemodelan visual standar untuk merancang dan mendokumentasikan sistem perangkat lunak (bukan bahasa pemrograman).
Prinsip Kerja: Menjelaskan siapa pengguna sistem, fitur yang digunakan, alur proses, serta hubungan antar komponen sebelum masuk ke tahap implementasi kode.
C, D & E. Use Case Diagram

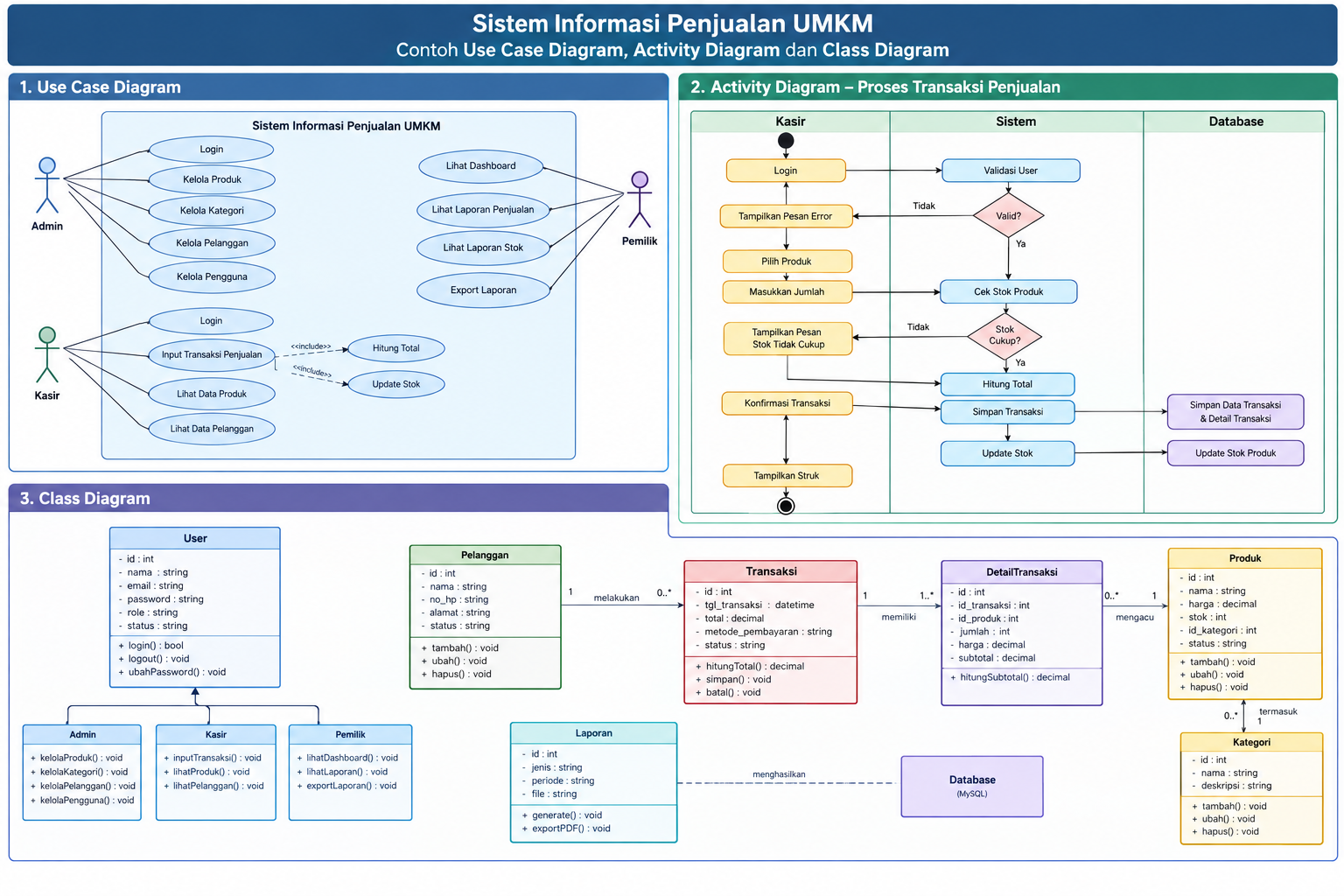

1. Use Case Diagram ("Siapa Melakukan Apa?")
Pengertian: Diagram yang memetakan interaksi antara Aktor (Admin, Kasir, Pemilik) dengan fungsionalitas sistem.
- Admin: Kelola Produk, Kategori, Pelanggan, User.
- Kasir: Input Transaksi (include hitung total & update stok).
- Pemilik: Lihat Dashboard & Laporan Penjualan.
F. Activity Diagram
2. Activity Diagram ("Bagaimana Alur Proses?")
Pengertian: Diagram alur kerja operasional langkah-demi-langkah beserta titik keputusan logika (*decision node*).
Alur Transaksi: Login → Validasi User → Pilih Produk → Cek Stok (Valid/Tidak) → Hitung Total → Simpan & Update Stok.
G & H. Class Diagram & ERD
3 & 4. Class Diagram & ERD (Struktur Data)
Class Diagram: Struktur objek kode aplikasi (Model Laravel, atribut, method).
ERD: Skema fisik hubungan antar tabel dalam database relasional MySQL.
I, J & M. Pemanfaatan AI
AI sebagai Asisten Perancangan Sistem
Gunakan AI secara sistematis dengan memberikan konteks, aktor, serta spesifikasi fitur aplikasi.
⚠️ Validasi: AI menyusun draf visual, namun mahasiswa wajib memvalidasi kesesuaian logika diagram dengan masalah riil proyek.
L. Integrasi Proyek (P1 - P4)
Satu Proyek Berkelanjutan
P1: Identifikasi masalah riil operasional manual.
P2: Penentuan fitur dan Product Backlog utama.
P3: Penyusunan User Story dan Acceptance Criteria.
P4: Perancangan Use Case & Activity Diagram UML.
N & O. Tugas & Ringkasan
Tugas & Istilah Kunci Pertemuan 4
- Tugas: Buat Use Case (3 Actor, 5 Use Case) & 2 Activity Diagram alur aplikasi.
- Use Case = Siapa melakukan apa?
- Activity Diagram = Bagaimana proses berjalan?
- Class Diagram = Struktur objek aplikasi.
Masalah → Kebutuhan → User Story → Use Case → Activity → ERD → Koding
Penutup
Prinsip Utama PPL
"Jangan langsung coding. Rancang dulu, baru bangun."
Sampai jumpa di Pertemuan 5 untuk pembahasan ERD & Perancangan Database MySQL!
Contoh Prompt Use Case Diagram
×
Anda bertindak sebagai System Analyst.
Saya membuat Sistem Informasi Penjualan UMKM. Pengguna: Admin, Kasir, Pemilik. Fitur: Login, Manajemen Produk, Transaksi, Laporan.
Buat rancangan Use Case Diagram dalam bentuk daftar Actor dan Use Case serta jelaskan hubungannya. Jangan buat kode program.
Contoh Prompt Mermaid Diagram
×
Buatkan Use Case Diagram dalam format Mermaid berdasarkan actor Admin, Kasir, Pemilik dan fitur transaksi penjualan UMKM. Pastikan hubungan actor dan fitur jelas dan mudah dibaca.
